簡單就是美 VHF Dipole 天線

finns

因為捨棄短波, 所以我又回來研究 VHF 了

找到這個天線 可以試做一下

轉自 : http://www.qsl.net/vr2xkp/dipole.htm

簡單就是美 － VHF零痛苦零失敗率最簡單原始但效率高的Dipole天線

近月分別收到幾位新Ham查詢有關增進無線電通信知識的方法，我只能作老套回答：多看書、多實習......。

忽然想起n年前DIY一支144Mhz的Dipole天線，為什麼不介紹它呢？既能將考試中的知識學以致用、又隨時可以為閣下省下數百大圓。

材料如下：

19吋長銅枝兩枝，可到新填地街購買
RG58A或相同特性的同軸電纜一條，長度適中
BNC接頭一個
雪條棒數條，或類似的絕緣物
索帶數條


一般Dipole天線的長度〔呎〕計算公式＝498/操作頻率〔Mhz〕

以VHF業餘頻道為例，我們通常用中心操作頻率計算，即145Mhz。

Dipole天線的長度〔呎〕＝ 468 / 145
＝3.227586207 呎

因為這是一枝DIPOLE天線，所以將其長度除二，即每邊長度為19.36551725吋。製作很簡單，只需將同軸電纜去皮，將屏閉網和芯線分別銲在兩枝銅枝的一端。然後將雪條棒以T字形架在兩枝銅枝和同軸電纜的底部，並用索帶將之固定。請參考圖一。

記著屏閉網和芯線銲接至兩枝銅枝部分空間比較少，為防止短路，請考慮在兩者之間滴一些熱溶膠作為絕緣
之用。另外，請跟據閣下的實際需要加上一些防水工事。

功能方面，請不要小看這支Dipole天線，它的駐波比和效率均比我的汽車天線優勝。駐波比方面，因汽車天線的駐波比特性多是中心頻率很低，發射頻率稍為增加/減少便會急劇上升；Dipole天線卻沒有這麼嚴重。
至於效率方面，在室內以手機最低功率觸發中繼台；這支Dipole天線能成功觸發但我的汽車天線卻不能。

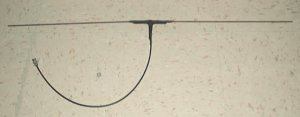

圖一	完成圖

jaevchao

推推推~~~

MaxLi2012

讚啦...所以...它這樣算是1/2波長天線囉!?

larrylai

讚一個，請問一下新填地街在哪裡？我只知道高雄有條長明街。

MaxLi2012

larrylai 發表於 2013-12-12 14:06
讚一個，請問一下新填地街在哪裡？我只知道高雄有條長明街。

應該是原文的Hongkong地址吧...

finns

新填地街（英語：Reclamation Street）是香港的一條街道，位於九龍半島的西部。道路南面由佐敦南京街開始，經油麻地及旺角，北部連接太子的太子道西及荔枝角道的交界處，與相鄰的廣東道及上海街大致平行。該條街道亦售賣五金物品著名。

bluefat

天線有沒有增益是很多人在意的事情.

finns

有何簡單的方法可以試 ?? 場強 ?

larrylai

剛剛才發現村長你的簽名檔跟康師傅有點類似喔~~~~

finns

larrylai 發表於 2013-12-12 16:22
剛剛才發現村長你的簽名檔跟康師傅有點類似喔~~~~

.....

我承認抄襲 !!
