2720 幾個問題，請教各位大哥

twok888 · 發表於 2014-12-9 22:28:54

各位大哥大家好，幾個問題想請較各位大哥
1車機使用發射石跟發射晶體，會有什麼不一樣？
2自動衰減功能（ATT），這功能是什麼作用？怎樣的狀況要調整？
謝謝回答

larrylai · 發表於 2014-12-10 08:02:59

第一點留給專家回答

第二點ATT的功能是當接收訊號過強時，可以衰減接收訊號，避免過載。

bm8cfq · 發表於 2014-12-10 09:34:01

本帖最後由 bm8cfq 於 2014-12-10 09:37 編輯

1車機使用發射石跟發射晶體，會有什麼不一樣？

A:電晶體 (Transistor) 早期使用材料為鍺跟矽(中國大陸稱作硅)(Silicon）是一種化學元素，它的化學符號是Si(Si),廣泛存在於岩石、砂礫、塵土之中.所以有人會將裝了3顆電晶體的收音機叫做3石收音機.所以是一樣的東西.電路符號:

順帶一提,ICOM 2720 最後一級功率放大級是使用 RD70HVF1 (Silicon MOSFET Power Transistor)

另,有的車機是使用功率模組,如S-AV17

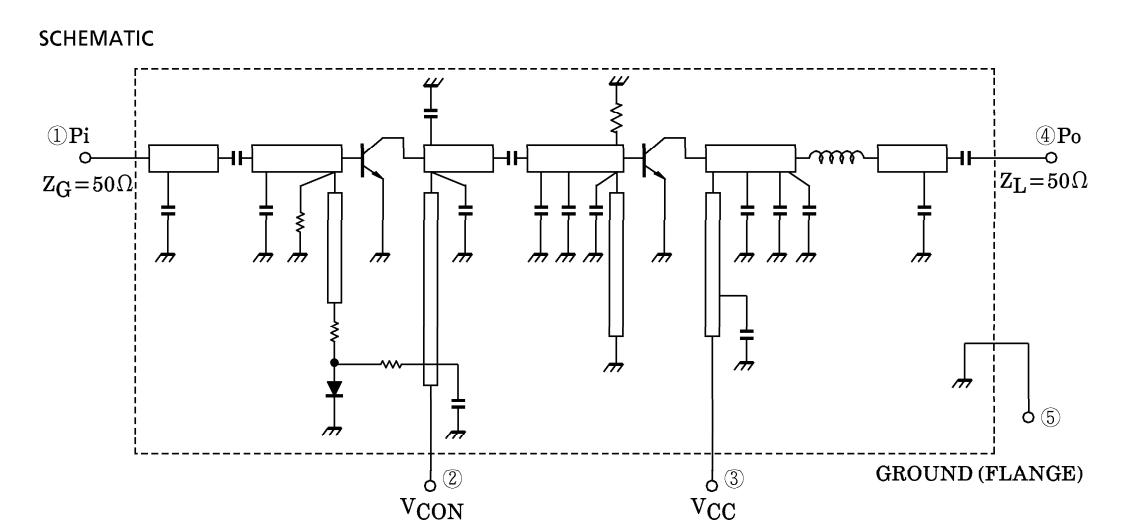

內部電路:

它也是把電晶體集合在模組中,可節省電路的複雜度,缺點是工作頻寬彈性較小

以上,如有誤請指正

jplin · 發表於 2014-12-10 09:55:15

本帖最後由 jplin 於 2014-12-10 09:57 編輯

S-AV17 內部照片(紅色線為常造成故障輸出功率降低斷裂的地方)

電晶體早年因為礦石收音機所使用及都是由礦石所提煉製成
所以簡稱石

至於操作頻寬仍然由電路決定

p0918367127 · 發表於 2014-12-10 19:51:21

~~~~~~~~~~~~~~~~~感謝詳細解說~~~~

阿鋒 · 發表於 2014-12-11 00:48:19

第一點BM8大已經解釋得很清楚了

第二點的ATT簡單說明為訊號衰減，以ICOM的官方數據為可衰減10DB
可作為訊號的判別以及過濾訊號強度之使用

何謂訊號的判別?
訊號的判別應以DB值為主而非訊號格數
以基地台為例~~對等條件下之通訊若一方為2720之機器，即可開啟ATT功能、將SQL調整至最大(即衰減訊號10DB)可作為通訊距離之遠近簡易判別(一格約2DB)

若以移動台為例~~~開啟ATT功能則可將微弱之訊號做為隔離之用，以避免收到遠方之微弱訊號
