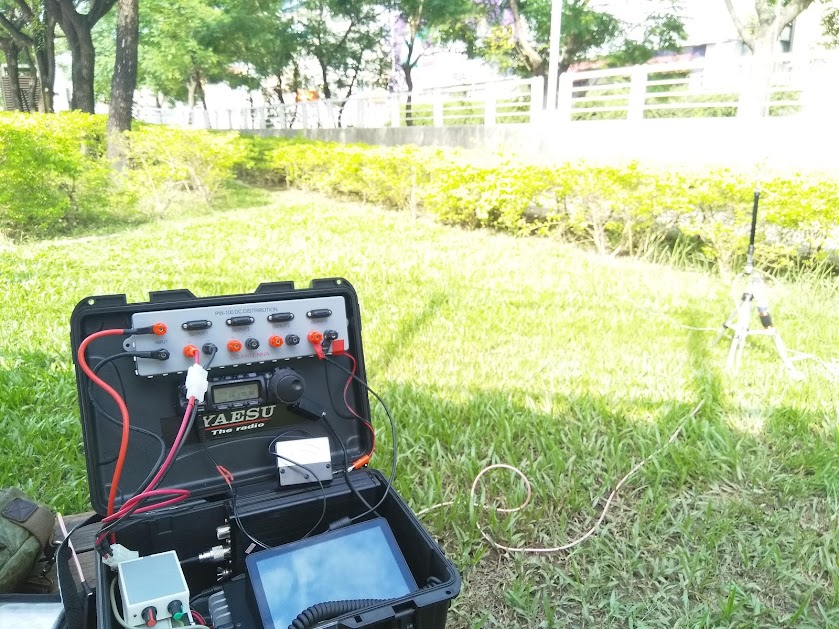

    我的HF行動台Yaesu 857D之前是裝成GOBOX使用:



    但是架台的時候還是得花點時間開盒裝機,沒辦法做到真的快速佈署。所以一直在思考改進的方式。

    日前在淘寶上看到特價300人民幣的背負台支架,這組以前在eBay看過,要價160美金,實在買不下去,現在有機會不到三分之一價格入手,二話不說就把它淘回來。

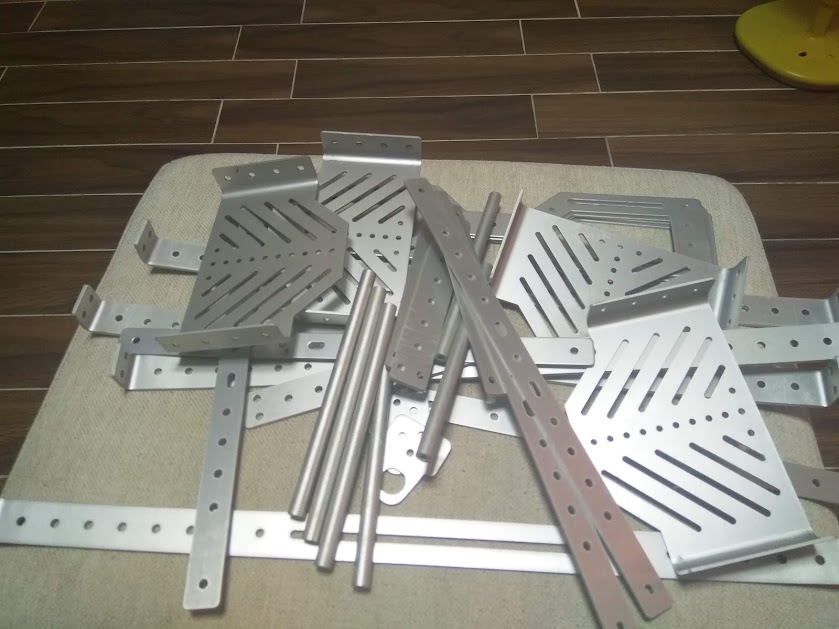

    東西來的時候是散裝的鋁材和一包螺絲和螺母,組裝的方式沒有一定,就按照自己需要的機器配置方式。

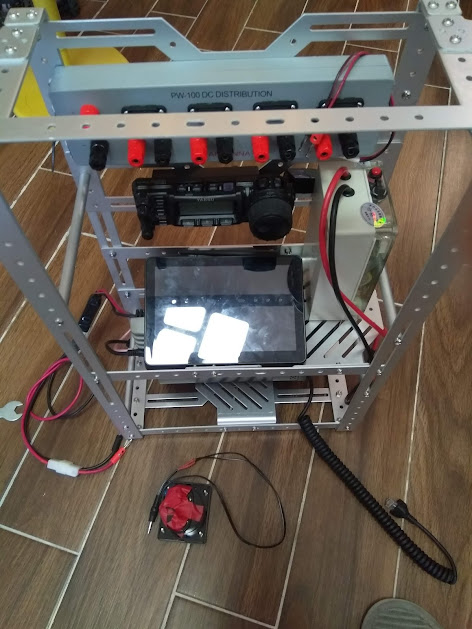

    花了總共十個小時反覆嘗試,總算找出最合用的配置,除了架子外另外還買了一個大帆布背包,裝進去後就變成背負台:

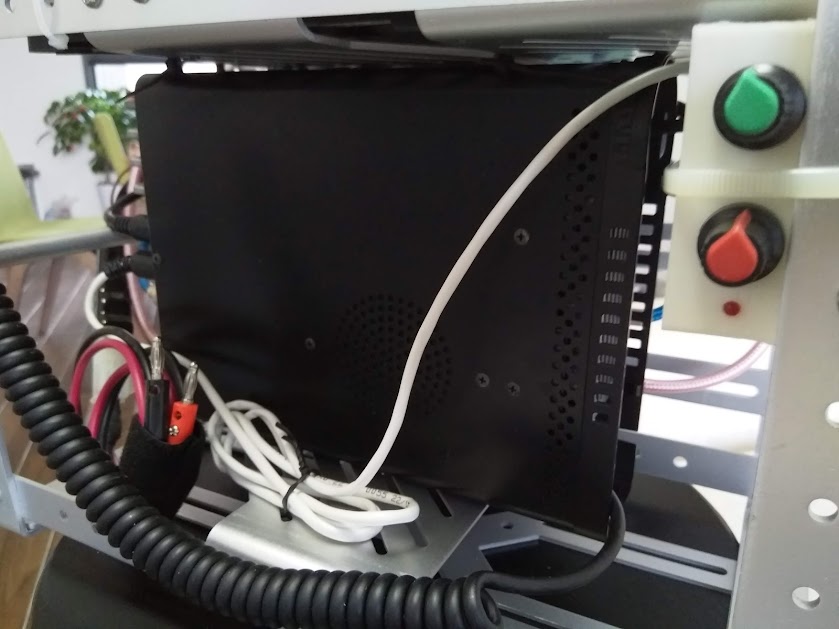

    以下是細部介紹,雖然網路上大部分的背負台都把機器裝在上面,但我的作法是把最重的857D和MAT-30天調裝在下面,以求重心穩定:

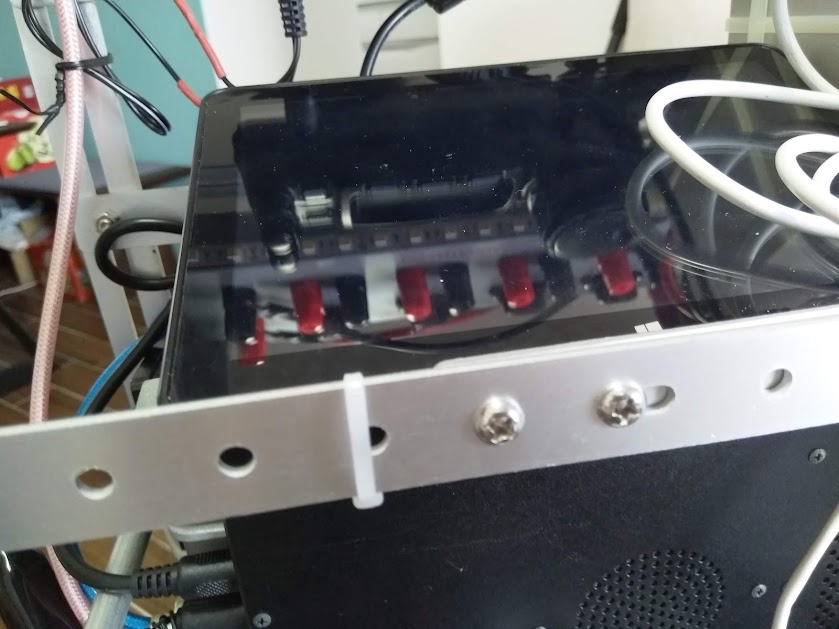

    中層是一台大陸白牌的七吋平板電腦,供FT8以及LOG之用:

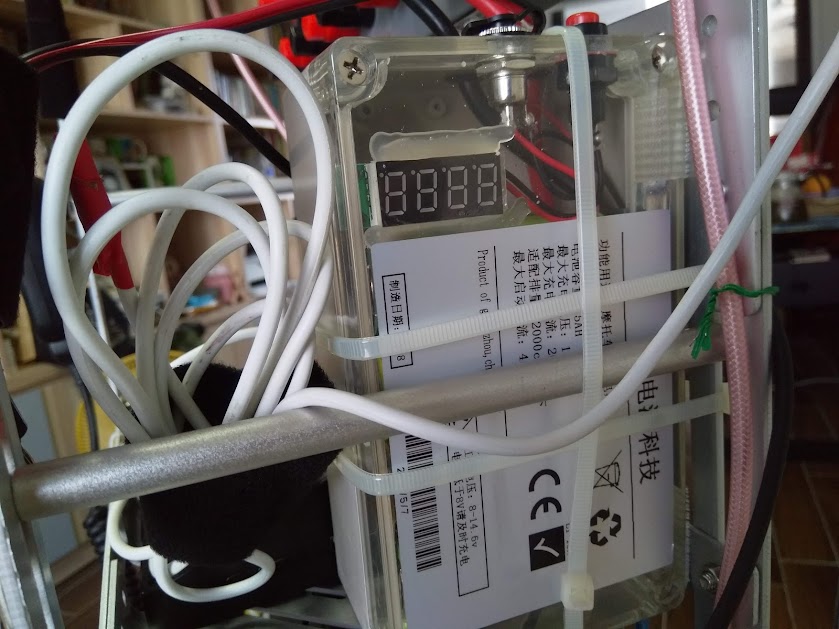

    以及一顆5AH磷酸鋰鐵電池:



    上層則是857D的面板以及帶有LED燈條及30A保險絲的配電盒:

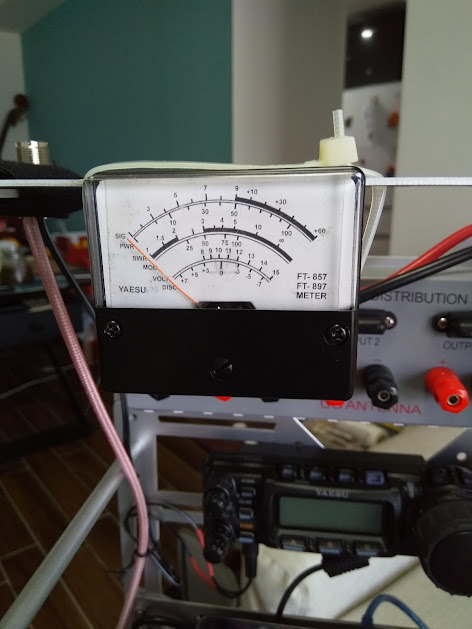

    還有自製的CAT多用途錶頭:



    HF天線座接了一個線圈以及一條電線(要用時甩出去)當counterpoise,採用線圈是為了不要拖太長的地網,把天線直接接在背負台上時當然是QRP低功率(預計20瓦以下)使用才安全:

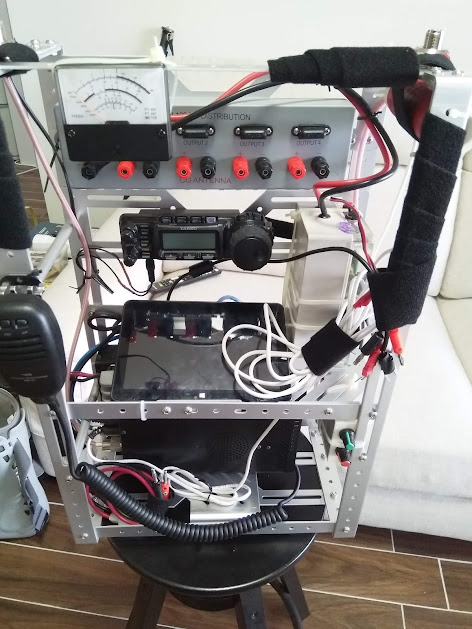

    都安裝牢固後,先通電開機測試,改天再實際架台發訊號看看:

    已有 12 人評分GP 收起 理由
    toyohalaYaris + 3 很給力!
    Jeff-Lu + 3 贊一個!
    BV1ER + 3 贊一個!
    BV6KA + 3 很給力!
    lkk99 + 3 有點小複雜~
    bx6aaa + 3 很給力!
    luvboa + 3 很給力!
    231-BM2MLP + 3
    starch + 3 贊一個!
    可樂熊 + 3 很給力!
    黃光宇 + 3 很給力!
    madisonhung + 3 很給力!

    總評分: GP + 36   查看全部評分

    台號:酒鬼
    呼號:BU2EQ
    現有無線電機:ICOM IC-7300 ICOM ID-51 YAESU FT-857D YAESU FT-817 MTS 30KVU PSR-931

    使用道具 舉報

    Rank: 3Rank: 3

  • TA的每日心情
    奮鬥
    2018-12-17 00:57:58
  • 簽到天數: 177 天

    [LV.7]常住居民III

    UID
    20308
    帖子
    152
    主題
    7
    精華
    0
    積分
    203
    威望
    0
    金錢
    1385
    GP
    164

    二等業餘無線電執照獎章 團購獎章

    發表於 2018-9-23 01:40:53 |顯示全部樓層
    這個厲害,不曉得背起來會不會有左右負重不平均呢?
    讚一個。

    使用道具 舉報

    Rank: 4

  • TA的每日心情
    開心
    2017-4-14 10:29:00
  • 簽到天數: 3 天

    [LV.2]偶爾看看I

    UID
    41217
    帖子
    257
    主題
    36
    精華
    0
    積分
    799
    威望
    143
    金錢
    2400
    GP
    755

    二等業餘無線電執照獎章 徵文活動獎章

    發表於 2018-9-23 07:59:05 |顯示全部樓層
    luvboa 發表於 2018-9-23 01:40
    這個厲害,不曉得背起來會不會有左右負重不平均呢?
    讚一個。
    ...

    電池算輕,不會差太多,包包裡其他東西(天線等)調整一下即可
    台號:酒鬼
    呼號:BU2EQ
    現有無線電機:ICOM IC-7300 ICOM ID-51 YAESU FT-857D YAESU FT-817 MTS 30KVU PSR-931

    使用道具 舉報

    Rank: 6Rank: 6

  • TA的每日心情
    奮鬥
    6 小時前
  • 簽到天數: 794 天

    [LV.10]以壇為家III

    UID
    41851
    帖子
    2025
    主題
    6
    精華
    0
    積分
    2074
    威望
    0
    金錢
    8533
    GP
    190

    基地台之光 一等業餘無線電執照獎章

    發表於 2018-9-23 11:16:28 |顯示全部樓層
    感謝分享!
    呼號:BX2AFJ -> BU2EI                  方位:116
    固定台:ICOM IC-7300
    天線:HV7CX, HV5S, HF6CL
    移動台:ICOM ID-51+2, YAESU FT2D, KENWOOD TH-D74

    使用道具 舉報

    Rank: 2

  • TA的每日心情
    開心
    2019-5-30 19:07:10
  • 簽到天數: 30 天

    [LV.5]常住居民I

    UID
    45651
    帖子
    124
    主題
    6
    精華
    0
    積分
    156
    威望
    0
    金錢
    677
    GP
    24
    發表於 2018-9-24 20:38:32 |顯示全部樓層
    太專業了!感謝分享。

    使用道具 舉報

    Rank: 5Rank: 5

  • TA的每日心情
    慵懶
    2018-11-25 16:49:09
  • 簽到天數: 753 天

    [LV.10]以壇為家III

    UID
    16936
    帖子
    1024
    主題
    4
    精華
    0
    積分
    1062
    威望
    0
    金錢
    5076
    GP
    179

    一等業餘無線電執照獎章

    發表於 2018-9-25 00:06:16 |顯示全部樓層
    謝謝分享,OM太厲害了。
    呼號:BU2DB / KE8KRU
    方位:242
    設備:MTS UV-280、KENWOOD TH-F7E、YAESU FT-857D、ICOM IC-7300

    使用道具 舉報

    Rank: 4

  • TA的每日心情
    開心
    2017-9-8 14:01:42
  • 簽到天數: 10 天

    [LV.3]偶爾看看II

    UID
    41848
    帖子
    500
    主題
    16
    精華
    0
    積分
    607
    威望
    0
    金錢
    1798
    GP
    270

    三等業餘無線電執照獎章 徵文活動獎章

    發表於 2018-9-25 07:55:16 |顯示全部樓層
    好專業的分享~
    裝備:ICOM ID-5100A(THERMAX RG400+DIAMOND SG7500)、Anytone AT-398UVD
    呼號:BM6HFH
    台號:甲麵
    方位:600

    使用道具 舉報

    Rank: 10Rank: 10Rank: 10

  • TA的每日心情
    開心
    2019-8-7 11:19:40
  • 簽到天數: 494 天

    [LV.9]以壇為家II

    UID
    43480
    帖子
    801
    主題
    34
    精華
    0
    積分
    12619
    威望
    5791
    金錢
    9387
    GP
    659

    一等業餘無線電執照獎章 團購獎章

    發表於 2018-9-25 09:44:57 |顯示全部樓層
    啊咧....請問....總重量多少呢?謝謝。
    我們一家都有照之10等家族
    de BV1ER(108.2.15) ex:BX1AAM(107.2.9) ex:BM1CIS(107.1.29)
    我是新手!因為還沒收過 QSL Card!好想要呀!

    使用道具 舉報

    Rank: 4

  • TA的每日心情
    開心
    2017-4-14 10:29:00
  • 簽到天數: 3 天

    [LV.2]偶爾看看I

    UID
    41217
    帖子
    257
    主題
    36
    精華
    0
    積分
    799
    威望
    143
    金錢
    2400
    GP
    755

    二等業餘無線電執照獎章 徵文活動獎章

    發表於 2018-9-25 12:01:33 |顯示全部樓層
    PowerCMJ 發表於 2018-9-25 09:44
    啊咧....請問....總重量多少呢?謝謝。


    連包帶架共8公斤



    已有 1 人評分GP 收起 理由
    BV1ER + 3 贊一個!

    總評分: GP + 3   查看全部評分

    台號:酒鬼
    呼號:BU2EQ
    現有無線電機:ICOM IC-7300 ICOM ID-51 YAESU FT-857D YAESU FT-817 MTS 30KVU PSR-931

    使用道具 舉報

    Rank: 10Rank: 10Rank: 10

  • TA的每日心情
    奮鬥
    2017-8-30 00:07:22
  • 簽到天數: 750 天

    [LV.10]以壇為家III

    UID
    30187
    帖子
    1084
    主題
    75
    精華
    0
    積分
    6054
    威望
    2155
    金錢
    10125
    GP
    2845

    徵文活動獎章

    發表於 2018-9-25 13:37:48 |顯示全部樓層
    liaowei 發表於 2018-9-25 12:01
    連包帶架共8公斤

    使用二支天線是為了適應不同頻段嗎?是否有切換器?

    點評

    liaowei  857D機背上UV和HF各有一個天線埠  發表於 2018-9-25 14:59:06
