IC-7300用的RF輸出套件：PTRX-7300

liaowei

日本ICOM公司的IC-7300是我的第一台短波座台機，一年半以來一直是我設於家中的業餘無線電臺的主力，搭配不斷研究改善的陽台天線，通聯了不少國內外電台。它雖然被列為入門機種，但對我來講已經十分夠用，坦白講至今我也還沒完全摸熟全部的功能。



但我和許多用戶一樣，覺得IC-7300有點可惜，因為它既然是SDR（軟體定義無線電），為何不能將頻譜輸出至電腦，比起機身上4.3吋的螢幕，能在電腦螢幕上看到頻譜，就更能掌握波段上的訊號分布，尤其對於參加通訊比賽更是有相當大的助益。但我們也都知道，ICOM原廠應該是基於市場區隔，才只有在價格超過兩倍已上的中階短波座台機IC-7610上提供I/Q output，可以直接輸出頻譜到電腦。



也正因如此，眾家周邊廠商早已為IC-7300開發了許多款panadapter（拗口的中譯是「全景轉接器」），但幾乎都是採用一對二分接的原理，接出一個輸出到連接電腦的SDR接收機，也因為是一對二分接（splitting），訊號會有3個db左右的衰減。這些產品還有其他缺點包括：需要用到電烙鐵銲接安裝、並且可能會佔去IC-7300原本外接天線調諧器的連接埠等等。



前陣子網路上看到一個新產品叫做PTRX-7300，因為一些我看不懂的神奇電路設計，前面這些缺點它都沒有。剛好它的英國經銷商ML&S為了慶祝他第一批量產上市，有預購特價活動，扣除VAT稅金後，折合台幣價格五千有找，於是我就下訂了一片來玩玩。

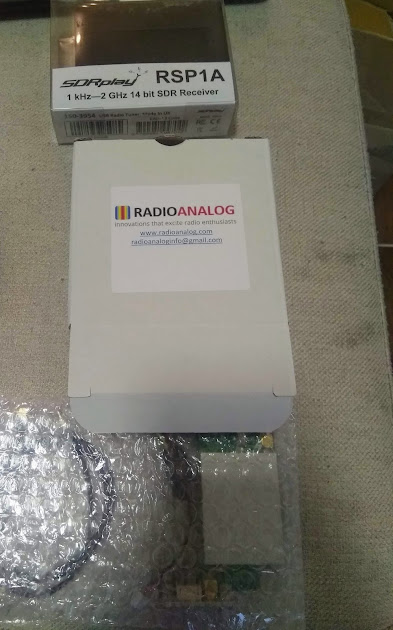

等了三週左右，終於到貨了，這次也順便買了SDRPlay的入門款RSP1a接收機：





硬體安裝真的非常簡單，除了有圖文並茂的說明書外，網路上也有很多影片教學，看你要請英國大叔教你裝、還是讓美國YL示範給你看：





軟體部分反而花了較多時間，我電台的電腦是跑Ubuntu Linux，因此是使用跨平台的CubicSDR軟體。一開始想偷懶直接用安裝包，但RSP1a驅動一直有問題。繞了一大圈後，決定還是乖乖下載原始碼來編譯（在Linux的世界中，這是很多問題的解決方法），弄了一陣子後，終於在大螢幕上看到IC-7300的頻譜了：





CubicSDR功能相當多，看來得花點時間學習、熟悉一下才行。



若還想訂購PTRX-7300的朋友，根據經銷商網站，現在要到九月中才會有第二批貨。不過也聽說可以直接和製造商聯繫，可能可以馬上排單出貨。



有了這個裝置，以後比賽應該可以再把分數推高了！

liaowei

balac1106 發表於 2019-9-5 12:07
N1MM好像也可以將IC-7300的頻譜輸出到畫面上
不知道是甚麼原理就是了
https://www.youtube.com/watch?v=VbT ...

原理應該是將7300機子螢幕的頻譜「畫面」當「圖形」輸出給電腦，所以受限於USB速度（得開最大115200bps）還只能支援「慢速」的頻譜。
PTRX是直接拉一個IF輸出到SDR，等於原7300內建的接收機以外的第二組接收機，頻譜的繪製、輸出都是在電腦端完成，所以沒有USB頻寬的問題和頻譜流暢度的問題。

liaowei

10月26日周末的CQ Worldwide DX比賽，試著用PTRX-7300的頻譜來幫助找訊號。下圖是我的電腦工作桌面，上方是LOG4OM日誌軟體，用來做通聯紀錄，下方則是SDRUno軟體顯示頻譜，並搭配Omni-Rig來對7300做CAT控制。

圖中可以看到這樣的設置，可以把7300所在工作波段整段完整顯示在電腦螢幕上，所以找訊號（俗稱「打鳥」）非常方便，，因為有CAT控制，透過頻譜找到有訊號的頻率後，隨著滑鼠點擊，7300的工作頻率也同步切換過去，準備發話通聯。



這樣真的比機身五吋不到的螢幕方便有效率得多！
