陽台HF天線的挑戰：長線加天調篇

liaowei

「我這裡在廣州福建，機器是雅ㄟ死的991，天線使用長線（兒）加天調，給您的功率是一百個瓦特！」（請想像中國腔調）

雖然我對與中國電台通聯興趣不大，但由於距離近，我「路過」14.270MHZ等頻率時常聽到如上的對話。

最近也研讀日本CQ出版社的《ベランダ・バルコニ アンテナ専科》（陽台及露台天線專科）以及《アンテナ・チューナ活用入門》（天線調諧器活用入門）兩本書。其中「長線＋天調」的方式也許是一個多波段陽台天線的方案。我也試過使用玻璃纖維釣竿等方式架線，但因為我家靠海，又是高樓層，風相當大，總是無法穩固地架設，後來都撤下來了。

直到我上次在大棟山SOTA Activation，嘗試使用「5.6米伸縮天線＋線圈」作為「短縮長線」，搭配天調，效果相當不錯，五瓦QRP小功率即與日本電台完成SSB話務通聯：



回家後立刻想在陽台嘗試一下這種設置，但由於風真的大，要伸出5.6米也實在是有點危險，所以只好改用V型折繞的方式，架構如下：



使用的線圈電感值約60uH，若我計算正確，這樣的配置相當於13米長線的效果。當然實際效率絕對無法和一條13米伸直的長線比，但沒辦法，陽台天線的重點就是要配合環境。

首先我準備了一個L型白鐵天線座，以木工用F型夾固定於陽台欄杆，給電點則以香蕉插連接M母頭線心部分，接到天調的振子端：



自己繞的60uH線圈：




2.6米伸縮天線，尖端再接一條3.5米長電線，斜拉回欄杆處（照片沒拍出來）：



天調接地部分，先將陽台扶手的油漆刮除一小塊，再以電錶測量與電插頭接地端子間的電阻，量出來小於100歐姆的話，就表示這個扶手與大樓鋼筋、大地導通良好，是個不錯的接地點（以上是那兩本日文書中的說法，供參考。）於是以一條盡量短的金屬網線接地：




這樣的配置在1.8MHZ至28MHZ之間的業餘波段，SWR均能調諧至1.6以下，而以FT8測試，收發狀況似乎相當不錯（30瓦）：



這會是我陽台多波段天線的解答嗎？無論如何，最近得知許多友台花了錢買了短波無線電機，但卻因為無法在屋頂架天線，就將機器塵封起來。我覺得這非常可惜，其實陽台天線也能有一片天空，雖然通聯成績絕對無法和天線塔上甚至天線農場中的大型天線相提並論，但
能在過程中學習相關知識，在環境的限制下達成最佳的效果，我認為這才是無線電真正樂趣所在。

liaowei

使用玻璃纖維釣竿＋電線後，也方便鳥類棲息（誤）

liaowei

balac1106 發表於 2019-6-26 14:33
收到...目前只有SDR接收機可以收HF頻
希望早點有錢買發射機(目標為ICOM IC-7300)

我野外架台時，搭配857D使用的天線正是改裝過的RHM7350。

家中基地用的剛好也是IC-7300。

個人淺薄認為，兩台是不同取向的機器，857D主打UV+HF全模式便攜，IC-7300是入門款HF座台機（是說我也只用過這個入門款而以）。857D接收明顯比起IC-7300差一點。857D還有個缺點是因為面板小、螢幕也小、按鈕也少，許多功能得按兩、三層選單進去選，不是很就手，也比較容易發熱。但這些都是要把這麼多功能塞在那麼小臺、兩公斤以內的機器時的必要妥協。

另外也有聽說Yaesu在國內的維修體系不若ICOM完整，不過兩台我都還沒有送修經驗，因此不得而之。

balac1106

liaowei 發表於 2019-6-26 14:02
可以先把7350水平伸出試試看。

收到...目前只有SDR接收機可以收HF頻
希望早點有錢買發射機(目標為ICOM IC-7300)

順便問一下友台大大
YAESU的HF機使用感如何呢?
您帶出去時是用甚麼天線??

liaowei

balac1106 發表於 2019-6-26 13:35
您好
伸縮天線就是DAINMOND的RHM7350

可以先把7350水平伸出試試看。

balac1106

liaowei 發表於 2019-6-26 12:31
剛才查了一下，兩本書都還有現貨。或是不嫌棄的話，我可以借您翻翻。

伸縮天線是哪款？

您好
伸縮天線就是DAINMOND的RHM7350

liaowei

balac1106 發表於 2019-5-18 12:36
前輩大大

cq出版社那本好像沒出了？

剛才查了一下，兩本書都還有現貨。或是不嫌棄的話，我可以借您翻翻。

伸縮天線是哪款？

balac1106

前輩大大

cq出版社那本好像沒出了？
我也是遇到陽台裝天線問題
目前用伸縮天線頂著用 但長2.6m會卡到屋簷
考慮先換釣竿試試

liaowei

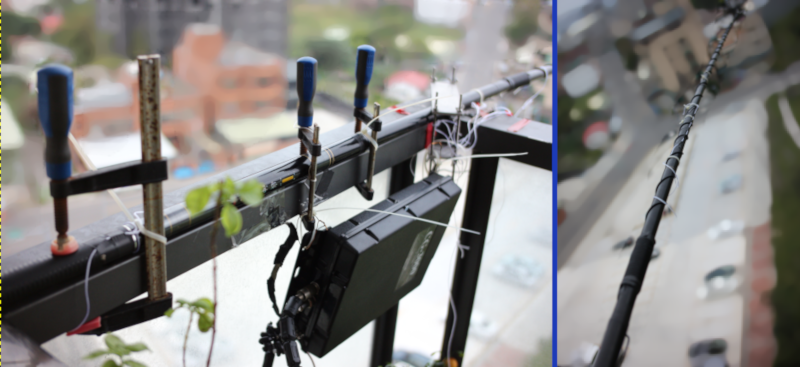

聽從友台建議，改變釣竿的固定方式，發現其實固定良好的釣竿抗風性比伸縮天線好太多：

randolph0612

liaowei 發表於 2019-2-19 08:20
原文忘了說，之所以採用伸縮天線，就是方便不用時縮回、要用時伸出。

不過之前這支天線發生了一件有趣的 ...

我的750V也常有白頭翁甚至更大的鳥站在最細的40米端子處
看了差點吐血
