便攜可折疊多波段「地調地網」

liaowei

上次測試了被友台暱稱為「蚊香地網」的便攜地網片，效果不錯。

但可惜壓克力板是硬的，無法折疊，攜帶型還是有限。於是想到以露營用鋁箔睡墊來當地網素材。為了能在多波段使用，這次的測試會帶入人工地網的概念，以一個天調來匹配地網。

進一步查詢發現，市售和友台自製的人工地網，其架構其實就是一個電感調整點和一個電容調整點構成的簡單L Network Matching架構，然後再加上一個RF電流計方便精確調整，以下取自澳洲友台VK2BSY的網站：


由於加上電流表和調整電流表敏感度的裝置（還是那句話：為了精確調整），整個會變成很大盒，不易攜帶野台使用。因此我選用MFJ 16010手動天調來當「地調」，它就是典型一進一出、先電感再電容的L Network Matching匹配機制：


這種簡單的匹配裝置應該可以自製，但我手藝不佳，加上DX Engineer網站上的售價不貴，就和其他要用的東西一起自美國購回。

這次測試的地網系統架構如下：

• 以香蕉插頭從16010的「transmitter」孔連接一條導線至天調或天線的接地端、「antenna」端則連接一片80公分見方的鋁箔睡墊：
• 測試現場風勢強大，鋁箔墊得用東西壓好：



以RHM 7350天線、857D及MAT-30自動天調來測試，操作過程如下：

• 先完全不接地，調整7350的加感線圈，找出底噪最大聲的點。。
• 開啟天線分析儀（沒有天分的話就用機子最小功率發射）並調整「地調」以取得最低之SWR。
• 開啟自動天調再做最後匹配


效果還蠻不錯的，15米波段，上述第一步驟完成後，在第二步驟一開始的SWR在2.2上下，透過「地調」調整，取得1.5左右的SWR：


40米波段，天線加感線圈調整完後，SWR大於10，完成接地匹配後，SWR降至1.05：


其他波段的成果也不錯，透過「地調」都能把SWR降到1.5以下，天線阻抗則在45-60間。

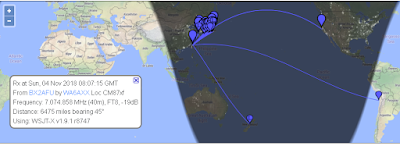

今天時間不多，不過也趕緊進行實際通聯測試，除了SSB話務通聯到日本、俄國之外。10瓦FT8訊號也能發射到美東：


目前覺得會被吹走外，這樣的地網還蠻適合輕裝SOTA使用的，過陣子就帶上觀音山試試。
