M-130a自動調諧天線   [複製鏈接]

Rank: 4

  • TA的每日心情
    開心
    2017-4-14 10:29:00
  • 簽到天數: 3 天

    [LV.2]偶爾看看I

    UID
    41217
    帖子
    269
    主題
    39
    精華
    0
    積分
    835
    威望
    144
    金錢
    2554
    GP
    827

    二等業餘無線電執照獎章 徵文活動獎章

    發表於 2019-9-30 20:50:39 |顯示全部樓層
    M-130a天線購自淘寶,算是所謂螺絲起子天線,原理是使用可變線圈的底部加感,但這個可變線圈是由步進馬達驅動,不需手動調整。M-130a相容於Yaesu的ATAS-120a,搭配857D、991a、450D等Yaesu的無線電機,可以由機身直接控制,感覺起來蠻方便的。

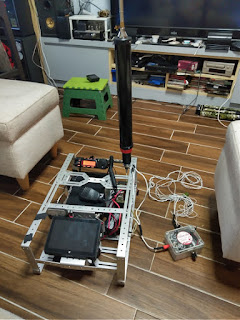

    但這款天線重量比較重,帶有馬達的可變線圈直經約5.4公分、60公分長,重約1.3公斤。所以我先把我的857D鋁架行動台由直立改裝成平躺,這樣應該可以增加穩定性:





    一樣搭配我的可調地網,今天剛好颱風天,所以只能在室內測試一下是否能正常調出可用的SWR,振子長度約為1.8米,諧調至40米波段的時間是8秒:




    各波段頻寬:

    40米:

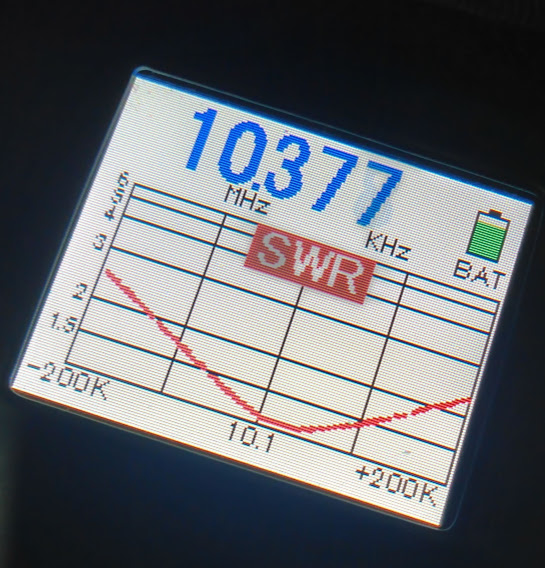

    30米:

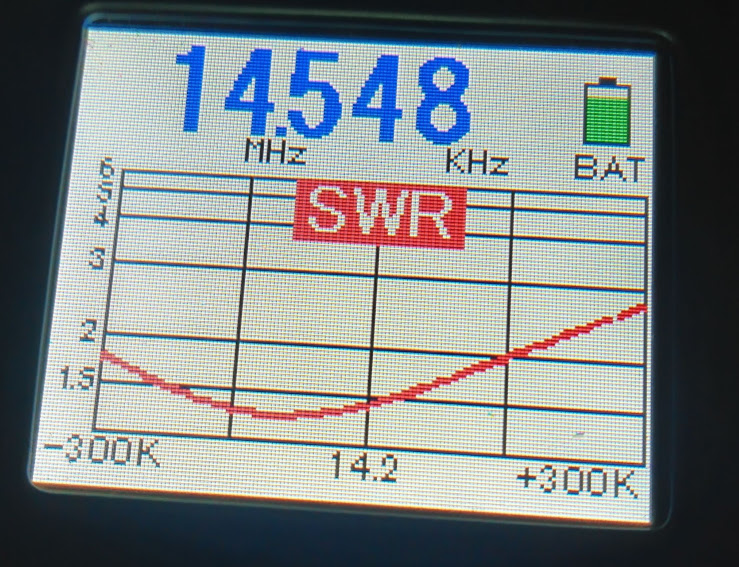

    20米:



    17米:



    15米:



    10米:



    2米:



    下次等天氣好再來架台測試!
    已有 5 人評分GP 收起 理由
    milblock + 3 FT8夠用了
    dike0703 + 3 很給力!
    ericcathy + 3 很給力!
    danny + 3 贊一個!
    BV6KA + 3 很給力!

    總評分: GP + 15   查看全部評分

    台號:酒鬼
    呼號:BU2EQ
    現有無線電機:ICOM IC-7300 ICOM ID-51 YAESU FT-857D YAESU FT-817 MTS 30KVU PSR-931

    使用道具 舉報

    Rank: 3Rank: 3

  • TA的每日心情
    奮鬥
    昨天 00:41
  • 簽到天數: 917 天

    [LV.10]以壇為家III

    UID
    2119
    帖子
    267
    主題
    10
    精華
    0
    積分
    320
    威望
    0
    金錢
    6348
    GP
    26
    發表於 2019-9-30 21:09:57 |顯示全部樓層
    這隻本來有要買.....
    但沒YAESU的機器就沒買啦.....

    點評

    liaowei  加個控制器即可在他廠機器用。  發表於 2019-9-30 21:32:00
    方位:242
    呼號:BX2AGA

    使用道具 舉報

    LV2 正式學員

    T.R.C. is my Favorite!

    Rank: 2

  • TA的每日心情
    開心
    4 小時前
  • 簽到天數: 312 天

    [LV.8]以壇為家I

    UID
    47477
    帖子
    86
    主題
    1
    精華
    0
    積分
    101
    威望
    0
    金錢
    1754
    GP
    97
    發表於 2019-10-11 09:12:31 |顯示全部樓層
    這款天線我去年也買了一組,而賣家還配送我了支拉桿振子及鋁合金的便攜收納箱,可真的算是個大全套了!呵呵~
    CQ-CQ-CQ-This-is-Bravo-Victor-Two-Mike-Lima-Calling-CQ-Davie-X-ray-and-Listening
