IC-7300用的RF輸出套件:PTRX-7300

[複製鏈接]
  • TA的每日心情
    開心
    2017-4-14 10:29
  • 簽到天數: 3 天

    [LV.2]偶爾看看I

    發表於 2019-8-24 08:48:14 | 顯示全部樓層 |閱讀模式
    日本ICOM公司的IC-7300是我的第一台短波座台機,一年半以來一直是我設於家中的業餘無線電臺的主力,搭配不斷研究改善的陽台天線,通聯了不少國內外電台。它雖然被列為入門機種,但對我來講已經十分夠用,坦白講至今我也還沒完全摸熟全部的功能。



    但我和許多用戶一樣,覺得IC-7300有點可惜,因為它既然是SDR(軟體定義無線電),為何不能將頻譜輸出至電腦,比起機身上4.3吋的螢幕,能在電腦螢幕上看到頻譜,就更能掌握波段上的訊號分布,尤其對於參加通訊比賽更是有相當大的助益。但我們也都知道,ICOM原廠應該是基於市場區隔,才只有在價格超過兩倍已上的中階短波座台機IC-7610上提供I/Q output,可以直接輸出頻譜到電腦。



    也正因如此,眾家周邊廠商早已為IC-7300開發了許多款panadapter(拗口的中譯是「全景轉接器」),但幾乎都是採用一對二分接的原理,接出一個輸出到連接電腦的SDR接收機,也因為是一對二分接(splitting),訊號會有3個db左右的衰減。這些產品還有其他缺點包括:需要用到電烙鐵銲接安裝、並且可能會佔去IC-7300原本外接天線調諧器的連接埠等等。



    前陣子網路上看到一個新產品叫做PTRX-7300,因為一些我看不懂的神奇電路設計,前面這些缺點它都沒有。剛好它的英國經銷商ML&S為了慶祝他第一批量產上市,有預購特價活動,扣除VAT稅金後,折合台幣價格五千有找,於是我就下訂了一片來玩玩。



    等了三週左右,終於到貨了,這次也順便買了SDRPlay的入門款RSP1a接收機:

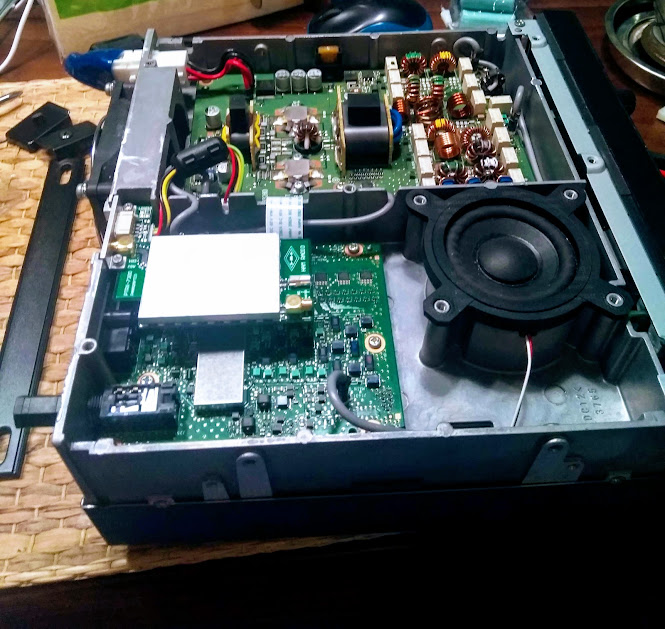

    硬體安裝真的非常簡單,除了有圖文並茂的說明書外,網路上也有很多影片教學,看你要請英國大叔教你裝、還是讓美國YL示範給你看:





    軟體部分反而花了較多時間,我電台的電腦是跑Ubuntu Linux,因此是使用跨平台的CubicSDR軟體。一開始想偷懶直接用安裝包,但RSP1a驅動一直有問題。繞了一大圈後,決定還是乖乖下載原始碼來編譯(在Linux的世界中,這是很多問題的解決方法),弄了一陣子後,終於在大螢幕上看到IC-7300的頻譜了:





    CubicSDR功能相當多,看來得花點時間學習、熟悉一下才行。



    若還想訂購PTRX-7300的朋友,根據經銷商網站,現在要到九月中才會有第二批貨。不過也聽說可以直接和製造商聯繫,可能可以馬上排單出貨。



    有了這個裝置,以後比賽應該可以再把分數推高了!

    評分

    參與人數 2GP +6 收起 理由
    可樂熊 + 3 很給力!
    the_one885 + 3 贊一個!

    查看全部評分

    回復

    使用道具 舉報

  • TA的每日心情
    奮鬥
    2021-1-5 22:45
  • 簽到天數: 240 天

    [LV.8]以壇為家I

    發表於 2019-8-24 09:42:24 | 顯示全部樓層
    本帖最後由 cy804 於 2019-8-24 09:45 編輯

    所以它很像是直接從7300的IF拉出訊號再做輸出給SDR的感覺...還蠻特別的
    不過不知道有沒有方法可以把7300的IQ直接做輸出就是了
    這樣也不必再接一個SDR去做接收

    另外SDRplay使用的感覺如何呢?小弟也想升級SDR,目前有在考慮SDRplay和Airspy...
    回復 支持 反對

    使用道具 舉報

  • TA的每日心情
    開心
    2017-4-14 10:29
  • 簽到天數: 3 天

    [LV.2]偶爾看看I

     樓主| 發表於 2019-8-24 10:44:56 | 顯示全部樓層
    cy804 發表於 2019-8-24 09:42
    所以它很像是直接從7300的IF拉出訊號再做輸出給SDR的感覺...還蠻特別的
    不過不知道有沒有方法可以把7300的I ...

    7300的IQ若拉得出來應該早就有產品了。
    SDRPlay RSP1a是我在小藍電視棒以外唯一的SDR接收機,所以無從比較起,目前感覺不錯。

    評分

    參與人數 1GP +3 收起 理由
    cy804 + 3 了解,謝謝友台!

    查看全部評分

    回復 支持 反對

    使用道具 舉報

  • TA的每日心情
    開心
    13 小時前
  • 簽到天數: 1617 天

    [LV.Master]伴壇終老

    發表於 2019-8-24 21:45:38 | 顯示全部樓層
    好厲害
    回復 支持 反對

    使用道具 舉報

  • TA的每日心情
    開心
    2022-4-6 04:49
  • 簽到天數: 1798 天

    [LV.Master]伴壇終老

    發表於 2019-8-25 08:55:11 | 顯示全部樓層
    感謝分享!!
    回復 支持 反對

    使用道具 舉報

  • TA的每日心情
    開心
    2023-8-7 10:28
  • 簽到天數: 715 天

    [LV.9]以壇為家II

    發表於 2019-8-28 08:36:43 | 顯示全部樓層
    感 謝 大 大 分 享 !! ............................................................................................................

    感 謝 大 大 分 享 !! ............................................................................................................

    感 謝 大 大 分 享 !! ............................................................................................................




    回復 支持 反對

    使用道具 舉報

  • TA的每日心情
    開心
    2020-10-8 23:48
  • 簽到天數: 41 天

    [LV.5]常住居民I

    發表於 2019-9-5 12:07:33 | 顯示全部樓層
    N1MM好像也可以將IC-7300的頻譜輸出到畫面上
    不知道是甚麼原理就是了
    https://www.youtube.com/watch?v=VbTmxKc2V-8

    另外~BU2EQ友台
    很開心昨天有與您FT8通到,我是BX2AGV

    點評

    感謝通聯!  發表於 2019-9-6 16:57
    回復 支持 反對

    使用道具 舉報

  • TA的每日心情
    開心
    2017-4-14 10:29
  • 簽到天數: 3 天

    [LV.2]偶爾看看I

     樓主| 發表於 2019-10-5 19:44:00 | 顯示全部樓層
    新應用:以RS-BA1遠端控制軟體+RC-28控制轉盤遠端控制7300,搭配VNC顯示SDRuno上7300透過PTRX輸出的頻譜

    回復 支持 反對

    使用道具 舉報

  • TA的每日心情
    開心
    2017-4-14 10:29
  • 簽到天數: 3 天

    [LV.2]偶爾看看I

     樓主| 發表於 2019-10-28 11:17:26 | 顯示全部樓層
    本帖最後由 liaowei 於 2019-10-28 16:11 編輯

    10月26日周末的CQ Worldwide DX比賽,試著用PTRX-7300的頻譜來幫助找訊號。下圖是我的電腦工作桌面,上方是LOG4OM日誌軟體,用來做通聯紀錄,下方則是SDRUno軟體顯示頻譜,並搭配Omni-Rig來對7300做CAT控制。

    圖中可以看到這樣的設置,可以把7300所在工作波段整段完整顯示在電腦螢幕上,所以找訊號(俗稱「打鳥」)非常方便,,因為有CAT控制,透過頻譜找到有訊號的頻率後,隨著滑鼠點擊,7300的工作頻率也同步切換過去,準備發話通聯。



    這樣真的比機身五吋不到的螢幕方便有效率得多!

    評分

    參與人數 1GP +3 收起 理由
    ericcathy + 3 贊一個!

    查看全部評分

    回復 支持 反對

    使用道具 舉報

  • TA的每日心情
    開心
    2017-4-14 10:29
  • 簽到天數: 3 天

    [LV.2]偶爾看看I

     樓主| 發表於 2019-10-29 16:07:09 | 顯示全部樓層
    balac1106 發表於 2019-9-5 12:07
    N1MM好像也可以將IC-7300的頻譜輸出到畫面上
    不知道是甚麼原理就是了
    https://www.youtube.com/watch?v=VbT ...


    原理應該是將7300機子螢幕的頻譜「畫面」當「圖形」輸出給電腦,所以受限於USB速度(得開最大115200bps)還只能支援「慢速」的頻譜。
    PTRX是直接拉一個IF輸出到SDR,等於原7300內建的接收機以外的第二組接收機,頻譜的繪製、輸出都是在電腦端完成,所以沒有USB頻寬的問題和頻譜流暢度的問題。

    點評

    非常感謝您的資訊!真的是要了解原理,才能發揮更多應用上的想像!  發表於 2019-11-15 09:32
    回復 支持 反對

    使用道具 舉報
