陽台HF天線的挑戰:長線加天調篇     [複製鏈接]

Rank: 4

  • TA的每日心情
    開心
    2017-4-14 10:29:00
  • 簽到天數: 3 天

    [LV.2]偶爾看看I

    UID
    41217
    帖子
    244
    主題
    34
    精華
    0
    積分
    772
    威望
    143
    金錢
    2294
    GP
    716

    二等業餘無線電執照獎章 徵文活動獎章

    發表於 2019-2-18 22:22:15 |顯示全部樓層
    本帖最後由 liaowei 於 2019-2-18 22:53 編輯

    「我這裡在廣州福建,機器是雅ㄟ死的991,天線使用長線(兒)加天調,給您的功率是一百個瓦特!」(請想像中國腔調)

    雖然我對與中國電台通聯興趣不大,但由於距離近,我「路過」14.270MHZ等頻率時常聽到如上的對話。

    最近也研讀日本CQ出版社的《ベランダ・バルコニ アンテナ専科》(陽台及露台天線專科)以及《アンテナ・チューナ活用入門》(天線調諧器活用入門)兩本書。其中「長線+天調」的方式也許是一個多波段陽台天線的方案。我也試過使用玻璃纖維釣竿等方式架線,但因為我家靠海,又是高樓層,風相當大,總是無法穩固地架設,後來都撤下來了。

    直到我上次在大棟山SOTA Activation,嘗試使用「5.6米伸縮天線+線圈」作為「短縮長線」,搭配天調,效果相當不錯,五瓦QRP小功率即與日本電台完成SSB話務通聯:



    回家後立刻想在陽台嘗試一下這種設置,但由於風真的大,要伸出5.6米也實在是有點危險,所以只好改用V型折繞的方式,架構如下:



    使用的線圈電感值約60uH,若我計算正確,這樣的配置相當於13米長線的效果。當然實際效率絕對無法和一條13米伸直的長線比,但沒辦法,陽台天線的重點就是要配合環境。

    首先我準備了一個L型白鐵天線座,以木工用F型夾固定於陽台欄杆,給電點則以香蕉插連接M母頭線心部分,接到天調的振子端:



    自己繞的60uH線圈:




    2.6米伸縮天線,尖端再接一條3.5米長電線,斜拉回欄杆處(照片沒拍出來):



    天調接地部分,先將陽台扶手的油漆刮除一小塊,再以電錶測量與電插頭接地端子間的電阻,量出來小於100歐姆的話,就表示這個扶手與大樓鋼筋、大地導通良好,是個不錯的接地點(以上是那兩本日文書中的說法,供參考。)於是以一條盡量短的金屬網線接地:

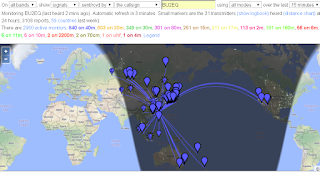

    這樣的配置在1.8MHZ至28MHZ之間的業餘波段,SWR均能調諧至1.6以下,而以FT8測試,收發狀況似乎相當不錯(30瓦):



    這會是我陽台多波段天線的解答嗎?無論如何,最近得知許多友台花了錢買了短波無線電機,但卻因為無法在屋頂架天線,就將機器塵封起來。我覺得這非常可惜,其實陽台天線也能有一片天空,雖然通聯成績絕對無法和天線塔上甚至天線農場中的大型天線相提並論,但
    能在過程中學習相關知識,在環境的限制下達成最佳的效果,我認為這才是無線電真正樂趣所在。
    已有 11 人評分GP 收起 理由
    dike0703 + 3 很給力!
    bm2agt + 3
    tengls2001 + 3 贊一個!
    balac1106 + 3 很給力!
    starch + 3 贊一個!
    BV9AB + 3 很給力!
    BX3AC + 3 贊一個!
    BV6KA + 3 很給力!
    joejoe + 3 贊一個!
    BV1ER + 3 贊一個!
    rp03047 + 3 很給力!

    總評分: GP + 33   查看全部評分

    台號:酒鬼
    呼號:BU2EQ
    現有無線電機:ICOM IC-7300 ICOM ID-51 YAESU FT-857D YAESU FT-817 MTS 30KVU PSR-931

    使用道具 舉報

    Rank: 3Rank: 3

  • TA的每日心情
    奮鬥
    前天 19:41
  • 簽到天數: 845 天

    [LV.10]以壇為家III

    UID
    2119
    帖子
    265
    主題
    10
    精華
    0
    積分
    318
    威望
    0
    金錢
    5984
    GP
    26
    發表於 2019-2-18 23:47:33 |顯示全部樓層
    我家與對面只相差15米..
    同樣是5層樓建築...我坐落在3樓...
    頂樓又被鐵皮屋給蓋滿...
    真不曉得要架設哪款天線?
    方位:242
    呼號:BX2AGA

    使用道具 舉報

    Rank: 3Rank: 3

  • TA的每日心情
    開心
    2013-11-13 22:09:15
  • 簽到天數: 3 天

    [LV.2]偶爾看看I

    UID
    2328
    帖子
    189
    主題
    2
    精華
    0
    積分
    217
    威望
    0
    金錢
    5288
    GP
    181
    發表於 2019-2-18 23:48:55 |顯示全部樓層
    建議伸縮天線盡量別用在固定架設,很快就畫了。

    用釣竿加上電線或是貼上金屬箔當元件耐候性也比較好。

    給他自然晃動,我有一隻三米的釣竿在陽台掛了三年也沒事

    也許北投山腳下風比較少,但是釣竿段比伸縮天線段安全。

    參考一下囉
    KX3, 7610
    D710G, M8668i
    SL2K, SL1M, P8668i, S24
    SLR5000, DR1X, DR2X
    Welcome to XLX886 and DMR TG4660

    使用道具 舉報

    Rank: 7Rank: 7Rank: 7

  • TA的每日心情
    開心
    半小時前
  • 簽到天數: 2028 天

    [LV.Master]伴壇終老

    UID
    15396
    帖子
    2398
    主題
    163
    精華
    2
    積分
    3414
    威望
    5
    金錢
    19907
    GP
    1913

    值星官服務獎章 一等業餘無線電執照獎章 徵文活動獎章 團購獎章

    發表於 2019-2-19 00:22:06 |顯示全部樓層
    請問你的3.5米長電線是哪種電線?10awg線不知可否使用?
    方位:251
    呼號:BU2CK (ex BX2ADD) , 美國 AI6JL
    台號:燕窩

    使用道具 舉報

    LV5 研究生

    台南有隻小山豬

    Rank: 5Rank: 5

  • TA的每日心情
    開心
    半小時前
  • 簽到天數: 238 天

    [LV.7]常住居民III

    UID
    47098
    帖子
    863
    主題
    48
    精華
    0
    積分
    1289
    威望
    37
    金錢
    2872
    GP
    1119

    基地台之光 一等業餘無線電執照獎章 二等業餘無線電執照獎章 徵文活動獎章

    發表於 2019-2-19 01:05:15 |顯示全部樓層
    存起來酒鬼學長的大作
    有朝一日一定派的上用場
    台號:山豬教練
    呼號:BV9AB/155IR991/4660013
    跑道:小小台到處跑
    USE:CW/ FT8/ C4FM/ D-STAR/ DMR/ HF/ UV/ MMDVM/ APRS

    使用道具 舉報

    Rank: 5Rank: 5

  • TA的每日心情
    開心
    2013-11-14 09:39:16
  • 簽到天數: 5 天

    [LV.2]偶爾看看I

    UID
    14497
    帖子
    1216
    主題
    42
    精華
    2
    積分
    1558
    威望
    5
    金錢
    3433
    GP
    1221

    版主值星紅星獎章

    發表於 2019-2-19 01:55:19 |顯示全部樓層
    BU2CK 發表於 2019-2-19 00:22
    請問你的3.5米長電線是哪種電線?10awg線不知可否使用?

    10awg太誇張了...16AWG即可
    QTH:台北市士林區
    無線電呼號:BX3AC/ KG5WTD
    QSL:via G3SWH

    使用道具 舉報

    Rank: 4

  • TA的每日心情
    開心
    2017-4-14 10:29:00
  • 簽到天數: 3 天

    [LV.2]偶爾看看I

    UID
    41217
    帖子
    244
    主題
    34
    精華
    0
    積分
    772
    威望
    143
    金錢
    2294
    GP
    716

    二等業餘無線電執照獎章 徵文活動獎章

    發表於 2019-2-19 08:14:33 |顯示全部樓層
    BX2AGA 發表於 2019-2-18 23:47
    我家與對面只相差15米..
    同樣是5層樓建築...我坐落在3樓...
    頂樓又被鐵皮屋給蓋滿...


    還不趕快把握天賜良機、趕緊拉一條線到對面陽台?

    (開玩笑的)

    以我淺薄的天線知識,建議可以採用多卷小環天線(multi small loop antenna):



    (貼錯圖了,是「多卷小環天線」、不是「小卷天線」)

    日本有廠製品、圈內部分友台也在等某羅姓菜市場霸主開發完成。

    這種天線特色如下:

    首先,隨架設方式不同,可以得到全向性(無指向性)或是有指向性的輻射方向:

    有指向:


    無指向:


    除了指向性之外,這款天線較高的發射角,應該也很適合於都會區使用、避開樓房阻擋。但也因為發射角高的原因,真正遠距離跨洲DX可能比較困難,但傳播來時應該仍有機會。

    另外,由於圈圈的一端直接接天調振子端、一端接地線端,所以沒有接地的問題。

    這種天線還有個好處是,它對一般大眾而言看起來相對比較不像是天線,鄰居若問起,「解釋」的機會多一些,可以說那是測量天氣數據、量風向量氣溫的儀器之類的。

    以上請參考。
    台號:酒鬼
    呼號:BU2EQ
    現有無線電機:ICOM IC-7300 ICOM ID-51 YAESU FT-857D YAESU FT-817 MTS 30KVU PSR-931

    使用道具 舉報

    Rank: 4

  • TA的每日心情
    開心
    2017-4-14 10:29:00
  • 簽到天數: 3 天

    [LV.2]偶爾看看I

    UID
    41217
    帖子
    244
    主題
    34
    精華
    0
    積分
    772
    威望
    143
    金錢
    2294
    GP
    716

    二等業餘無線電執照獎章 徵文活動獎章

    發表於 2019-2-19 08:17:10 |顯示全部樓層
    BU2CK 發表於 2019-2-19 00:22
    請問你的3.5米長電線是哪種電線?10awg線不知可否使用?

    10awg又粗又重,恐怕徒增載體的負擔,我用18awg。
    台號:酒鬼
    呼號:BU2EQ
    現有無線電機:ICOM IC-7300 ICOM ID-51 YAESU FT-857D YAESU FT-817 MTS 30KVU PSR-931

    使用道具 舉報

    Rank: 4

  • TA的每日心情
    開心
    2017-4-14 10:29:00
  • 簽到天數: 3 天

    [LV.2]偶爾看看I

    UID
    41217
    帖子
    244
    主題
    34
    精華
    0
    積分
    772
    威望
    143
    金錢
    2294
    GP
    716

    二等業餘無線電執照獎章 徵文活動獎章

    發表於 2019-2-19 08:20:52 |顯示全部樓層
    12211 發表於 2019-2-18 23:48
    建議伸縮天線盡量別用在固定架設,很快就畫了。

    用釣竿加上電線或是貼上金屬箔當元件耐候性也比較好。

    原文忘了說,之所以採用伸縮天線,就是方便不用時縮回、要用時伸出。

    不過之前這支天線發生了一件有趣的事:



    (基於愛護動物的原則,只好等牠飛走了再發射)

    也許我是還沒找出釣竿的適當固定方式,以後再思考改善看看,可能加上一條傘繩水線當安全保險,萬一真的被吹斷了,也不至於馬上掉下去打到人。
    台號:酒鬼
    呼號:BU2EQ
    現有無線電機:ICOM IC-7300 ICOM ID-51 YAESU FT-857D YAESU FT-817 MTS 30KVU PSR-931

    使用道具 舉報

    Rank: 2

  • TA的每日心情
    開心
    2019-2-20 05:39:14
  • 簽到天數: 3 天

    [LV.2]偶爾看看I

    UID
    48947
    帖子
    33
    主題
    4
    精華
    0
    積分
    69
    威望
    0
    金錢
    209
    GP
    164

    基地台之光 二等業餘無線電執照獎章

    發表於 2019-2-20 11:53:52 |顯示全部樓層
    liaowei 發表於 2019-2-19 08:20
    原文忘了說,之所以採用伸縮天線,就是方便不用時縮回、要用時伸出。

    不過之前這支天線發生了一件有趣的 ...

    水歐 這想法不錯~~
    呼號:BX2AGG
    車機: MTS-30KVU //天線:SG7500; SG7900
    台號: 奧斯卡(Oscar)
    位置:新北市新店區~

    使用道具 舉報
