    我在野台時,是垂直天線的愛用者,原因無他,因為長線線太長,dipole偶極天線又得要夠高才有能用的發射角,對我來講,垂直GP天線還是最方便的。

    但是GP天線的問題就是得有地網,而且地網也是一把很長的線,用的時候要鋪在地上,先不說這一把線不見得好攜帶,還會有安全問題,地網線末端的高RF voltage有危險性,而且線本身也有可能把人絆倒。

    所以我一直在想「便攜地網」的解決方案。除了在地網線上加線圈之外,最近還查到國外有人使用「螺旋地網(spiral counterpoise)」:



    美國友台N0LX做得更好帶,以在壓克力板上貼銅箔製成。於是我打算實做一個看看。

    準備材料:

    • 3mm厚、35公分見方壓克力板一片。
    • 5mm寬銅箔膠帶一卷:
    • 下載10mm方格紙,列印出來備用。
    • 香蕉插頭和插座。


    然後就開工啦!

    首先找出板子的中心點,鑽出一個鎖得上香蕉座的洞:

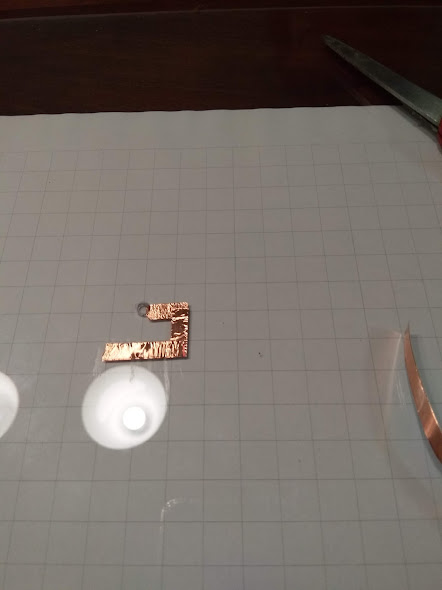

    把剛剛印好的方格紙墊在下面,以剛剛挖的洞為中心,以一公分長度開始貼銅箔,線條與線條間的間隔和銅箔寬度一樣,都是5mm:

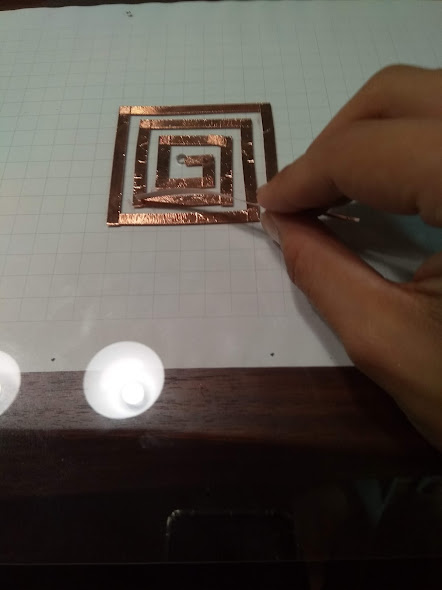

    轉角處務必要貼確實,要有夠多的銅箔重疊,建議三不五時拿出電表確認導通:

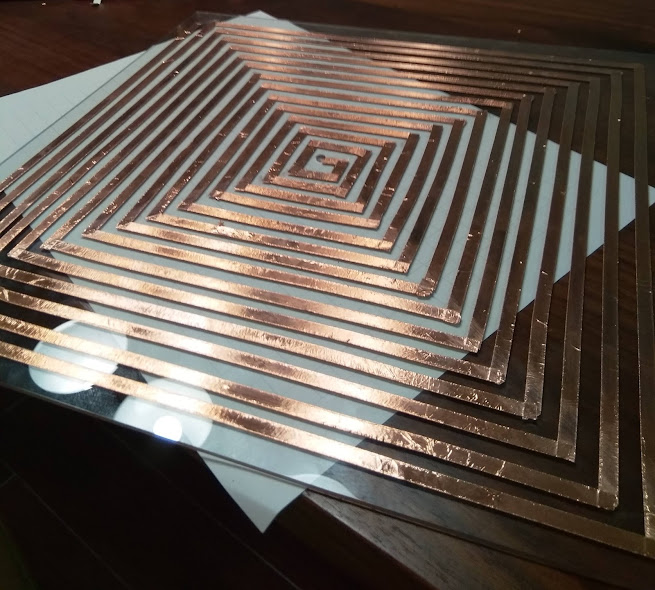

    往外貼14圈,若我計算正確,這樣的總長度是11.5米左右:

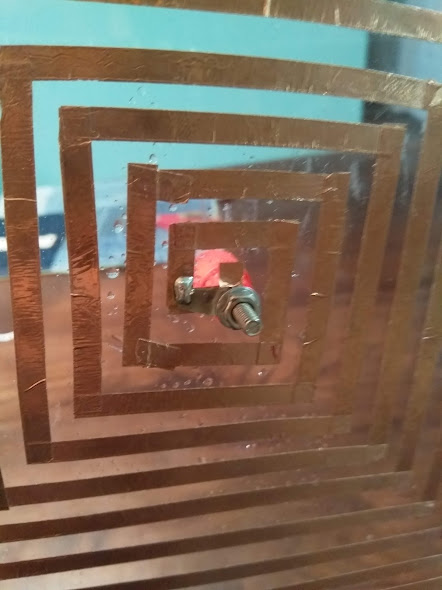

    貼完後,中間的孔鎖上香蕉座,並上銲錫加強導通:

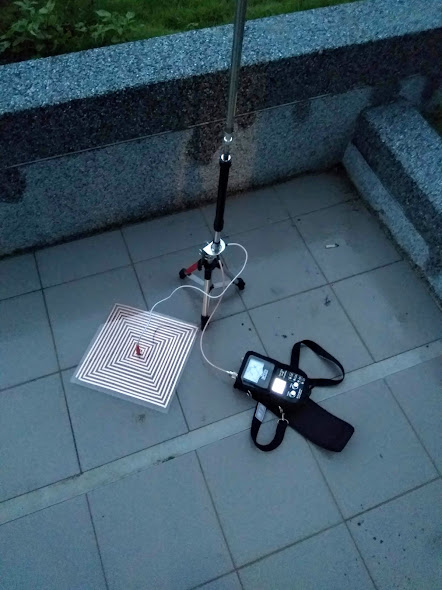

    做完後已經開始飄小雨,趕緊帶著天分和天線上頂樓初步測試一下:


    雨越下越大,趕緊測了一下常用的三個波段後,覺得成果不錯,都在能接受的範圍內:


    後續可能的改進包括:
    • 直接用印刷電路板印,可能可以更精準地掌握線長,也沒有用貼的用久了會脫落的問題。
    • 用粗一點的銅箔應該對耐入力有幫助。


    35公分見方的一片板子,當然不能期待他能取代長長又均勻鋪設的地網,不過能有這種表現,已經很不錯了吧。野台嘛,為了好帶好裝,還是得妥協一下。
    已有 9 人評分GP 收起 理由
    stanley9458 + 3 很給力!
    starch + 3 贊一個!
    muxradio + 3 贊一個!
    PowerCMJ + 3 贊一個!
    BV6KA + 3 很給力!
    powerful + 3
    rp03047 + 3 贊一個!
    pootin + 3 很給力!
    fuyin + 3 實驗精神可嘉

    總評分: GP + 27   查看全部評分
