    RHM-7350是一支最近圈內評價不錯的短波天線,採短縮型GP垂直天線設計,透過調整套筒線圈,可以在7~30Mhz以及50Mhz工作。所以我也買了一支,架設在車上使用,訊號卻相當不錯,於是有了把這支天線應用於野台通訊的想法。

    這支天線的結構分成兩段,由下往上第一段是線圈套桶,長度約五、六十公分,再來是長約兩公尺的振子,可以從中間對半拆成兩截,要使用時再以內六角螺絲鎖上。問題來了,這支振子就算拆開,還是有一公尺左右的長度,放在汽車行李箱當然沒問題,但是若是野台架設,尤其若設台點需要步行一段路的話,就比較麻煩了,因為除了無線電機器外,等於還得帶著兩根一米的細鐵棒,而且必須小心不要拗彎它們。

    我從這支天線的同門師兄弟RHM-10得到靈感,想到若能把振子以伸縮天線取代,不但攜帶更為方便,在架設時也不需要掏出內六角螺絲將振子組合起來,而是直接往上抽出、鎖上即可。

    我利用這種攝影燈具的轉換螺絲來連接伸縮天線,不過這種轉換螺絲,大孔的規格是英制3/8英吋,而市面上找得到的無線電用、長度兩米以上的伸縮天線,末端都是公制M10螺紋。英制3/8英吋和M10非常接近,但還是鎖不上,必須請螺絲行幫忙把3/8吋孔重新攻牙成M10。這次我手邊剛好有某中壢站前名店提供已經攻好的零件。

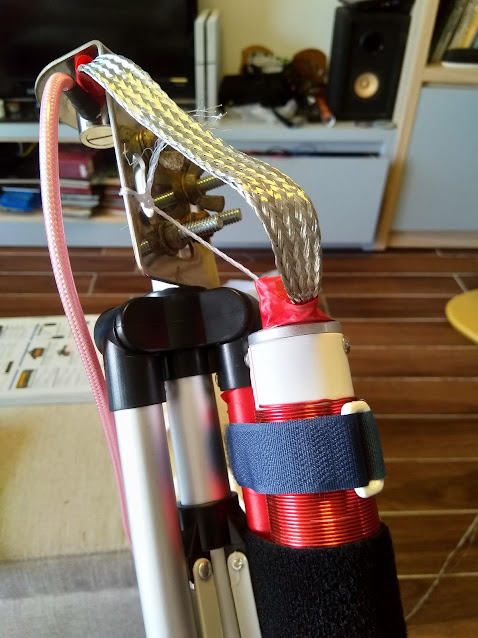

    作法其實很簡單,就是找一個適當大小的螺絲穿過轉接頭,伸入原本RHM-7350線圈套筒接振子的地方,然後用內六角螺絲固定。我另外也用砂紙將線圈套筒頂端的黑漆磨除,以確保導電性:



    如此便能接上伸縮天線:

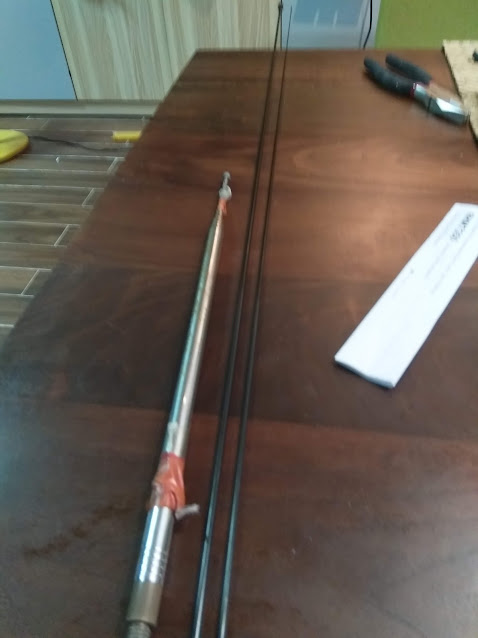

    伸縮天線和原本的兩截式振子相比真的好帶許多:



    之前的幾次野台經驗中,還有個一直想解決的問題是「很長的地網線」,有時候會絆倒人(包括我自己和路人)。我在國外的討論區看到有OM提出以和振子一樣,以線圈來縮短地網的長度。因此我就趁機會試試看:

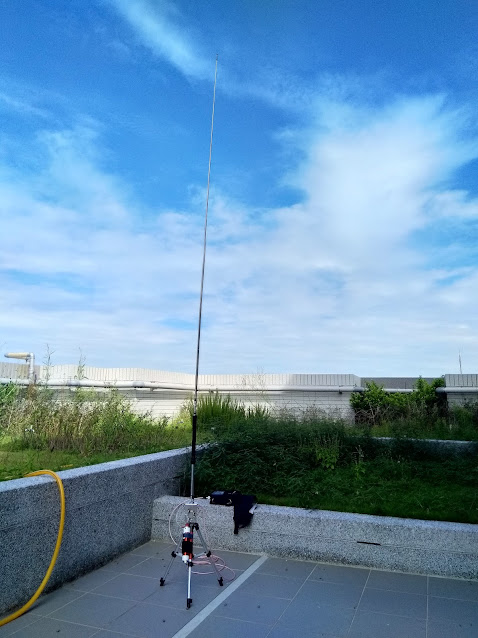

    組合好後,立刻上頂樓測試:

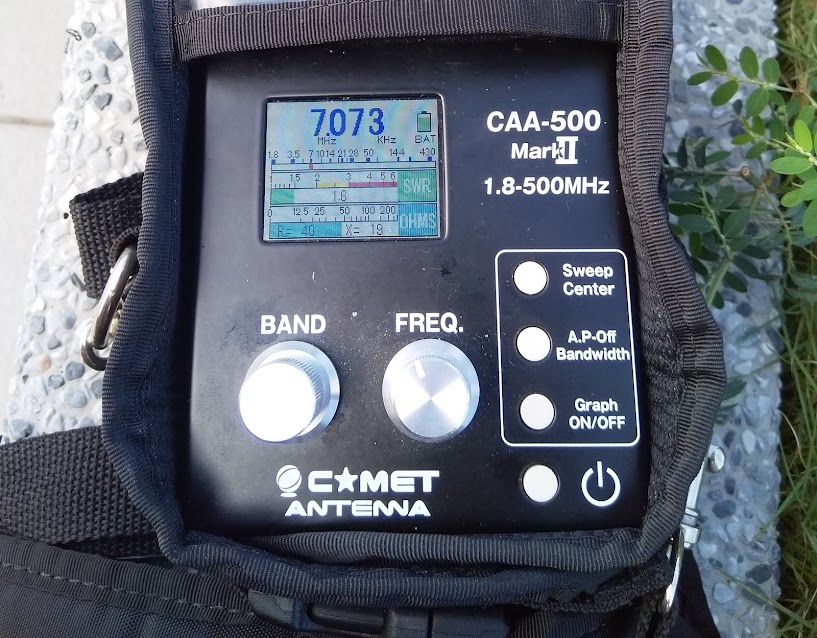

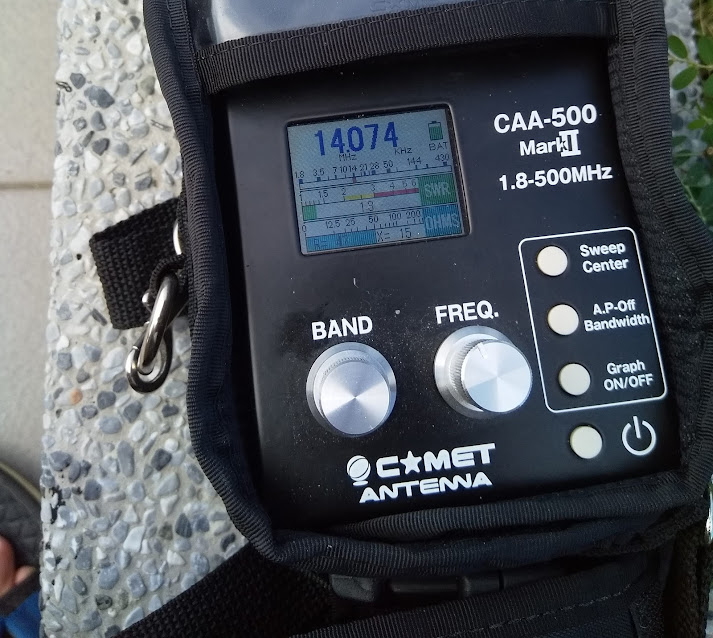

    幾個常用波段的數據還可以,雖然算不上很優秀,但野台嘛,剩下的就交給天調:

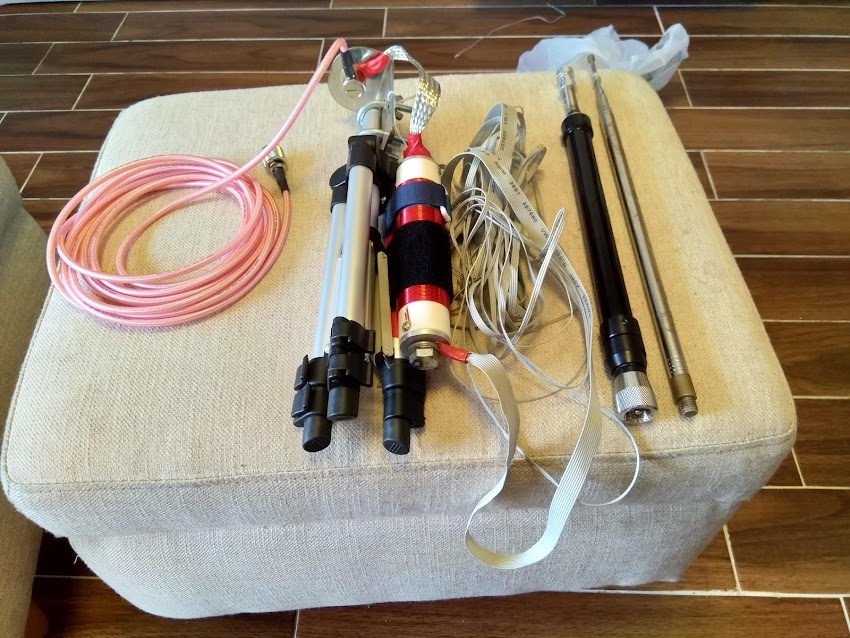

    這樣的天線組合真的算得上便攜了:(天線、線圈、地網、小三腳架、以及最可愛的饋線

    已有 6 人評分GP 收起 理由
    BV1ER + 3 贊一個!
    gb5408 + 3 贊一個!
    rp03047 + 3 贊一個!
    BV6KA + 3 很給力!
    BM2FTV + 3 贊一個!
    danny + 3 贊一個!

    總評分: GP + 18   查看全部評分

    台號:酒鬼
    呼號:BU2EQ
    現有無線電機:ICOM IC-7300 ICOM ID-51 YAESU FT-857D YAESU FT-817 MTS 30KVU PSR-931

    使用道具 舉報

    Rank: 10Rank: 10Rank: 10

  • TA的每日心情
    奮鬥
    2017-8-30 00:07:22
  • 簽到天數: 750 天

    [LV.10]以壇為家III

    UID
    30187
    帖子
    1083
    主題
    75
    精華
    0
    積分
    6049
    威望
    2153
    金錢
    10101
    GP
    2845

    徵文活動獎章

    發表於 2018-8-31 20:10:19 |顯示全部樓層
    請問酒鬼,50Mhz時是2m振子+套筒線圈全縮短
    7Mhz時是2m振子+套筒線圈全伸展,這樣對嗎?

    短波天線都有拉地網線,這是必要的嗎?
    方位:900    台號:浮雲
    設備:QYT-KT-8900/KT-7900D迷你車機各一台 , 自製KT-8900/KT-7900D背負台各一組 , YH-A8(UV-5R)手扒機二台,其他周邊儀器
    無線電一點小興趣,認識朋友,小玩一下

    使用道具 舉報

    Rank: 4

  • TA的每日心情
    開心
    2017-4-14 10:29:00
  • 簽到天數: 3 天

    [LV.2]偶爾看看I

    UID
    41217
    帖子
    255
    主題
    35
    精華
    0
    積分
    791
    威望
    143
    金錢
    2376
    GP
    752

    二等業餘無線電執照獎章 徵文活動獎章

    發表於 2018-9-1 00:02:44 |顯示全部樓層
    fuyin 發表於 2018-8-31 20:10
    請問酒鬼,50Mhz時是2m振子+套筒線圈全縮短
    7Mhz時是2m振子+套筒線圈全伸展,這樣對嗎?

    原廠設計50Mhz振子要拆ㄧ截,套筒的確要全縮。
    這種天線要地網的原因不是因為它是HF波段,是因為它是GP形態,要有地網才能將「被省略」的另ㄧ段1/4波長振子補足。
    已有 1 人評分GP 收起 理由
    fuyin + 3 很給力!

    總評分: GP + 3   查看全部評分

    台號:酒鬼
    呼號:BU2EQ
    現有無線電機:ICOM IC-7300 ICOM ID-51 YAESU FT-857D YAESU FT-817 MTS 30KVU PSR-931

    使用道具 舉報
